Вибрационная мельница: принцип работы и выбор режима помола

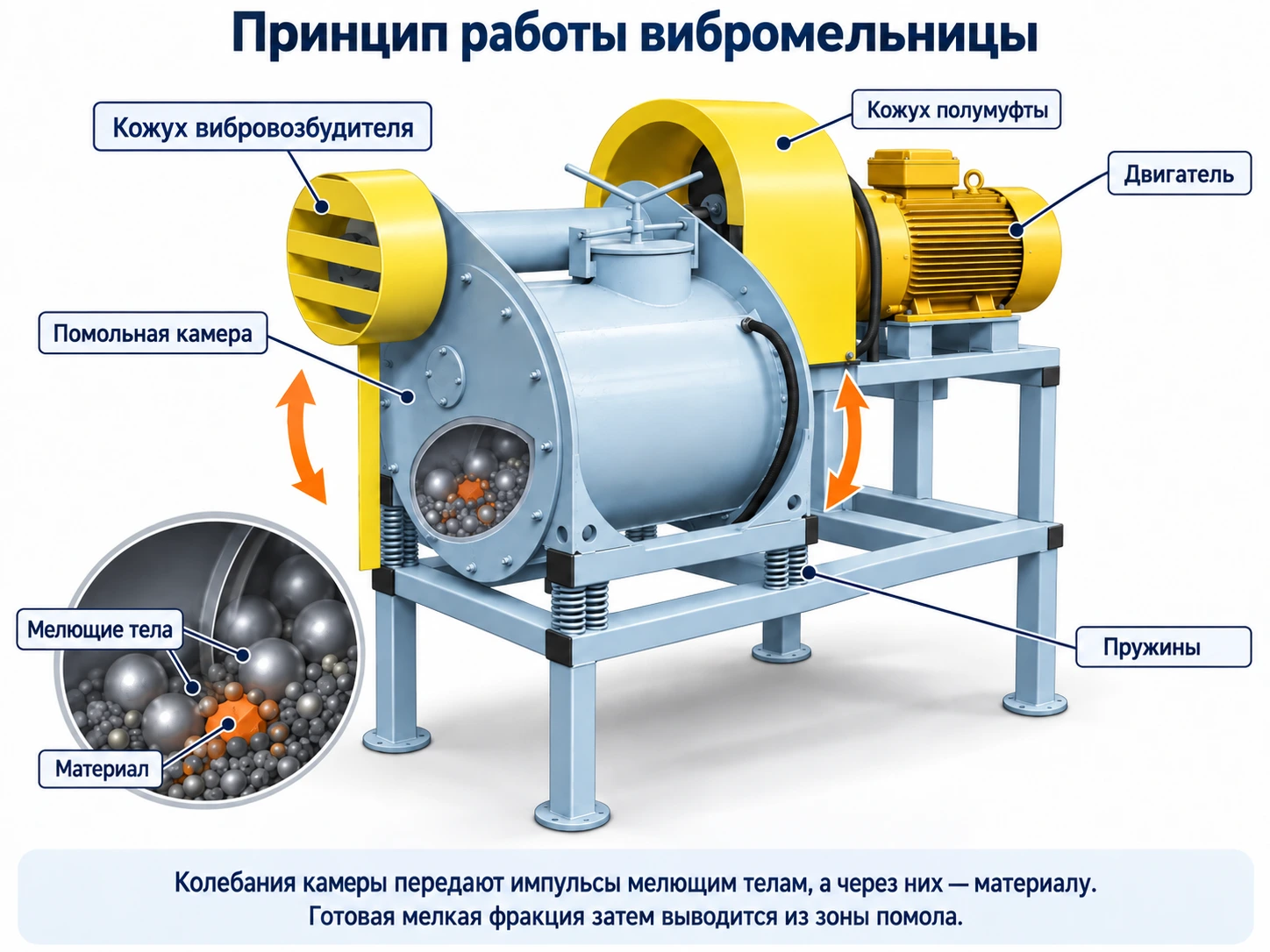

В рабочей камере находятся материал и мелющие тела — обычно шары, реже тела другой формы. Вибровозбудитель заставляет камеру совершать колебательное движение, а стенки камеры передают импульсы мелющей загрузке.

Мелющие тела не лежат неподвижно: они сталкиваются друг с другом, перемещаются относительно стенок и многократно захватывают частицы материала в зонах контакта.

Разрушение происходит за счёт сочетания ударных, сжимающих, сдвиговых и истирающих воздействий. Какой механизм будет преобладать, зависит от траектории камеры, размера и количества мелющих тел, свойств материала и режима работы.

Поэтому вибрационная мельница — это не просто «бочка, которую трясут». Её результат определяется тем, как движение камеры превращается в движение мелющей загрузки и насколько эффективно эта энергия передаётся частицам.

В классической барабанной шаровой мельнице вращается корпус, а движение шаров в значительной степени формируется подъёмом и падением загрузки под действием силы тяжести.

В вибрационной мельнице корпус совершает колебания, и мелющие тела получают частые импульсы от стенок рабочей камеры. За счёт этого интенсивный контакт может формироваться в сравнительно компактном объёме.

Но это не делает вибрационную схему автоматически лучшей. Барабанная, вибрационная, роторно-шаровая и другие мельницы по-разному работают с конкретными материалами, поэтому выбирать принцип только по названию оборудования некорректно.

Мелющие тела получают энергию от движения корпуса, поэтому траектория рабочей камеры напрямую влияет на характер их движения.

В разных конструкциях могут формироваться близкие к круговым, эллиптическим или более сложным траекториям колебания. В эксцентрических схемах движение по отдельным участкам камеры может быть неоднородным.

Это меняет скорость относительного движения шаров, число контактов и распределение нагрузки внутри объёма. Поэтому одинаковая частота вращения привода ещё не означает одинаковый режим измельчения в двух разных конструкциях.

При подборе промышленной мельницы важно оценивать не только паспортные обороты вибровозбудителя, но и реальную кинематику рабочей камеры под загрузкой.

Крупные мелющие тела имеют большую массу и способны создавать более интенсивное отдельное воздействие. Это может быть важно, когда исходный материал содержит относительно крупные или прочные частицы.

При уменьшении размера шаров их количество при той же массе загрузки возрастает. Увеличивается число контактов, что может быть полезно на более тонких стадиях измельчения.

Но слишком мелкие тела не являются универсальным способом получить более тонкий продукт: энергии отдельного контакта может не хватать для эффективного разрушения исходной частицы.

Материал мелющих тел тоже важен. Он влияет на плотность загрузки, характер контактов, износ и риск попадания продуктов износа в готовый порошок.

Вибрационной мельнице нужна достаточная масса мелющих тел, чтобы сформировать развитую сеть контактов, но загрузка при этом должна сохранять возможность относительного движения.

При недостаточном заполнении энергия камеры используется не полностью, а число контактов может быть слишком маленьким. При чрезмерном заполнении движение загрузки, наоборот, может стать стеснённым.

Добавление большого количества материала между шарами также меняет динамику: слой сырья амортизирует контакты и влияет на передачу энергии.

Поэтому полезный объём камеры не равен массе материала, которую следует загрузить в неё. Рабочее соотношение мелющих тел и сырья определяется испытаниями для конкретной задачи.

Хрупкость, прочность, абразивность, влажность, форма исходных частиц и склонность порошка к агломерации заметно меняют поведение материала в вибрационной мельнице.

Хрупкий минеральный материал и влажное, липкое или волокнистое сырьё при одинаковой механической нагрузке могут давать принципиально разные результаты.

Поэтому фраза «вибромельница делает такой материал до определённого размера» без исходной крупности, режима, методики измерения и условий опыта мало пригодна для промышленного подбора.

При сухом помоле важны сыпучесть материала, пылеулавливание, температура, способ загрузки и выгрузки, а для непрерывной схемы — стабильность движения порошка через линию.

Для материалов, способных образовывать горючую пыль, пылеулавливание и аспирация сами по себе не являются взрывозащитой. Риск оценивают для всей системы — загрузки, мельницы, транспорта, фильтра и сбора продукта — с учётом свойств конкретной пыли.

По мере уменьшения частиц сухой порошок может сильнее пылить, слёживаться или образовывать агломераты. Эти эффекты способны ограничить полезность дальнейшего механического воздействия.

В мокром процессе дополнительно появляются вязкость, концентрация твёрдой фазы, реология суспензии и последующее отделение жидкости.

Поэтому вопрос «сухой или мокрый помол» решается вместе со всей технологией, а не только исходя из того, может ли рабочая камера физически работать с жидкостью.

Колебания рабочей камеры создают динамические нагрузки, которые необходимо учитывать в раме, пружинных опорах, фундаменте и присоединённом оборудовании.

Подача и выгрузка материала тоже должны быть совместимы с движущимся корпусом. Жёстко подключённая обвязка может передавать вибрацию дальше по линии или сама ограничивать движение мельницы.

При сухом помоле к этому добавляются аспирация, транспорт порошка и сбор продукта. Поэтому промышленная вибромельница — это не только рабочая камера и привод, а узел, который нужно корректно встроить в технологическую схему.

Чем раньше эти связи учитываются при проектировании, тем меньше риск получить хорошую мельницу, которая неудобно или нестабильно работает в реальной линии.

По мере измельчения удельная поверхность материала увеличивается, а взаимодействие между частицами становится заметнее.

Часть дополнительной энергии начинает уходить в нагрев, деформацию, трение и повторное разрушение уже мелких частиц, тогда как прирост тонкости становится всё меньше.

Для некоторых материалов мелкие частицы склонны объединяться в агломераты. В этом случае длительный помол может давать меньше эффекта, чем ожидается по времени работы мельницы.

Поэтому предельную тонкость нельзя определять только продолжительностью процесса. Нужны гранулометрические измерения и понимание того, что происходит с продуктом на каждом следующем этапе.

Если известна только марка материала и желаемый объём камеры, этого недостаточно для инженерного подбора.

Нужно связать свойства сырья с требованием к готовому продукту и режимом работы будущей линии.

Минимальный набор данных, который существенно сокращает число предположений:

• исходная крупность и форма частиц
• влажность, абразивность и особенности материала
• требуемая гранулометрия: D50, D90, D98 или другой критерий
• допустимые нагрев и загрязнение продуктами износа
• периодический или непрерывный режим и следующий узел технологической линии

Две вибрационные мельницы одинакового объёма могут давать разную производительность даже на одном материале, если отличаются режимом колебаний, мелющей загрузкой и организацией подачи или выгрузки.

Ещё сильнее результат меняется, когда различаются исходная и требуемая конечная крупность. Получить умеренное уменьшение размера и довести продукт до тонкого диапазона — это разные по времени и энергозатратам задачи.

Поэтому объём камеры и мощность двигателя описывают оборудование, но не гарантируют выпуск конкретного продукта.

Для коммерческого расчёта важнее сначала подтвердить режим на материале, а затем связывать полученный результат с требуемым промышленным выпуском и схемой работы.

Полезное испытание — это не просто один помол до максимально возможной тонкости. Нужно увидеть, как меняется результат при управляемом изменении основных параметров.

Цель — найти область, где гранулометрия повторяется, оборудование не работает на пределе, а режим можно перенести в промышленную эксплуатацию.

При увеличении рабочей камеры меняются масса колеблющейся системы, распределение мелющей загрузки, динамика корпуса и условия отвода тепла.

Меняется и организация технологического процесса: лабораторный периодический опыт превращается в загрузку, выгрузку, транспорт и контроль промышленного режима.

Поэтому успешный лабораторный помол подтверждает принцип, но сам по себе ещё не определяет производительность крупного промышленного оборудования.

Для масштабирования нужны данные о режиме, расходе энергии, поведении материала и повторяемости результата — именно они позволяют выбирать следующий типоразмер и состав линии осмысленно.

Вибрационная схема особенно интересна, когда требуется интенсивный контакт мелющих тел в компактной рабочей камере и материал нормально переносит такой способ нагружения.

Но для липких, сильно волокнистых, чувствительных к нагреву материалов или задач с жёсткими ограничениями по металлическому загрязнению могут потребоваться специальные исполнения либо другой принцип измельчения.

Поэтому правильный вопрос — не «какая вибромельница самая мощная?», а «даёт ли вибрационный принцип требуемый продукт на нашем материале и можно ли этот режим устойчиво масштабировать?»

На практике самый короткий путь к ответу — пробный помол с измерением гранулометрии. После него уже имеет смысл выбирать типоразмер, мелющую загрузку и компоновку промышленного оборудования.
