Почему порошок слипается после тонкого помола: агломерация

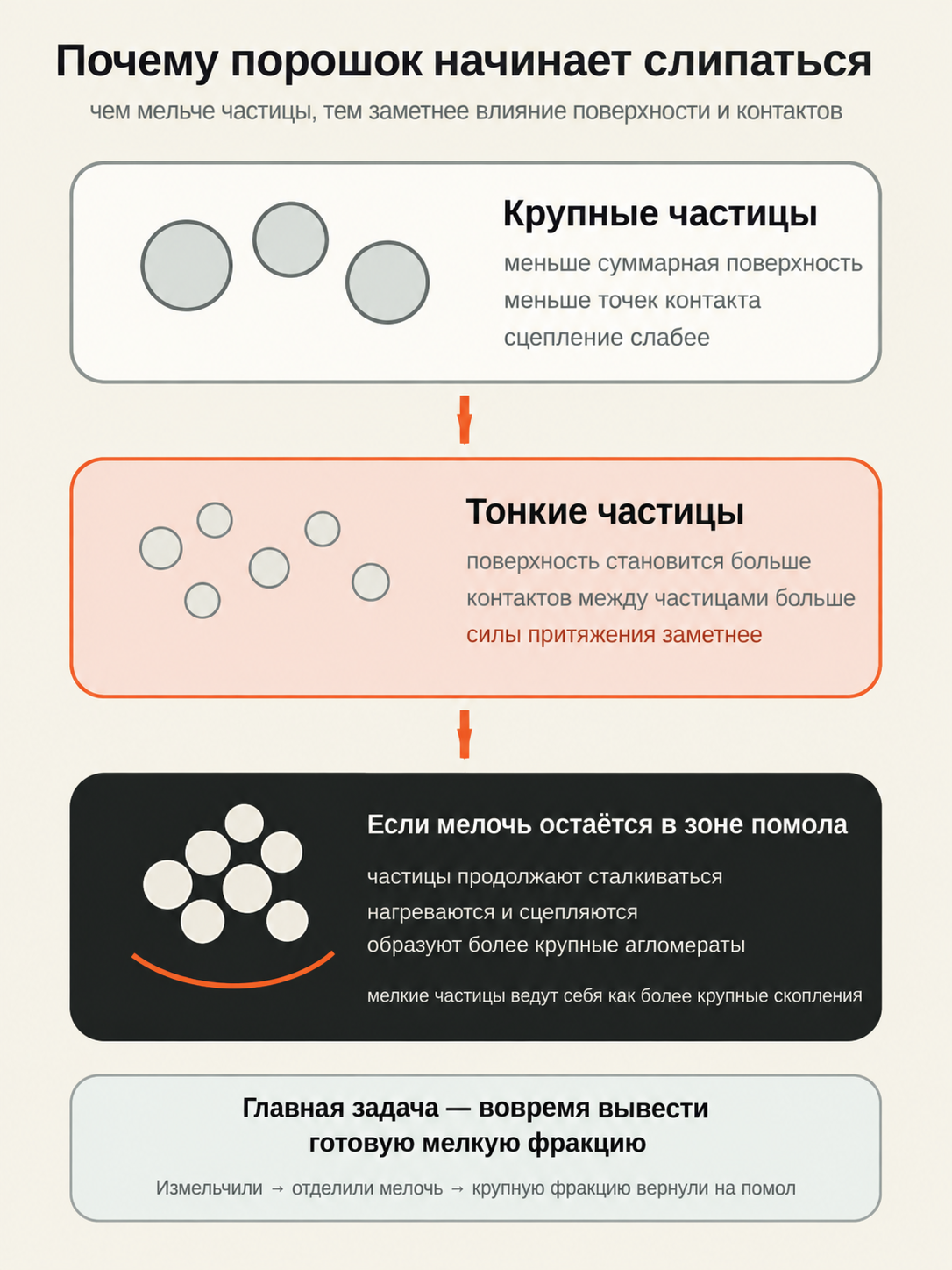

Представим одинаковую массу материала. Пока частицы крупные, их относительно немного, а суммарная площадь поверхности невелика. После измельчения каждая крупная частица превращается во множество мелких, и общая поверхность той же массы порошка резко возрастает.

Чем больше поверхность, тем больше мест, где частицы могут соприкасаться и взаимодействовать. Для крупной частицы слабые поверхностные силы мало заметны на фоне её массы и инерции, а для очень мелкой отношение поверхностных сил к весу частицы становится значительно выше.

Поэтому частицы тонкого порошка легче удерживаются друг возле друга: они налипают, хуже текут, собираются в рыхлые комочки и могут образовывать агломераты.

Отсюда главный технологический вывод: готовую мелкую фракцию желательно не держать в зоне помола дольше необходимого. Чем раньше она отделена и выведена, тем меньше лишних столкновений, нагрева и возможностей снова слипнуться.

В этой статье под агломератом понимаем сравнительно слабо связанное объединение частиц, которое может частично или полностью разрушаться при диспергировании. Более прочно связанные образования технически относят к агрегатам. По одному результату гранулометрии нельзя определить прочность связи между частицами.

Связь может усиливаться из-за влаги, нагрева, особенностей поверхности материала или длительного нахождения порошка в интенсивном контуре.

Поэтому крупный объект в анализе не всегда означает, что мельница не разрушила исходную частицу. Иногда первичные частицы уже достаточно мелкие, но после помола снова объединились.

У крупного порошка меньше суммарная поверхность и меньше точек контакта между частицами. Поэтому взаимное сцепление обычно слабее влияет на движение и сыпучесть.

После измельчения поверхность увеличивается, контактов становится больше, а поверхностные силы, электростатические эффекты и при наличии влаги капиллярные связи начинают проявляться заметнее.

Если уже готовая мелкая фракция остаётся в активной зоне, она продолжает сталкиваться, нагреваться и контактировать с другой мелочью. Это повышает вероятность повторного объединения частиц.

Поэтому эффективный процесс стремится быстро разделить потоки: готовую мелочь вывести в продукт, а более крупную фракцию оставить или вернуть на дальнейшее измельчение.

Если частица уже достигла требуемого размера, дальнейшее пребывание в интенсивной зоне обычно не приносит пользы. Она уже является готовым продуктом, но продолжает получать механическую энергию и участвовать в контактах.

Пока такая мелочь остаётся внутри, она нагревается, циркулирует, сталкивается с другими тонкими частицами и увеличивает концентрацию порошка в рабочем объёме. Это повышает вероятность агломерации и лишних потерь энергии.

Поэтому логика тонкого помола должна быть не «молоть весь материал как можно дольше», а «измельчить — отделить уже готовую фракцию — вывести её — продолжить работать с тем, что ещё крупное».

Чем быстрее готовый продукт покидает активный контур, тем меньше его лишняя технологическая история: меньше повторных ударов, нагрева, налипания, износа и возможностей снова слипнуться.

Помол неизбежно сопровождается выделением тепла, потому что далеко не вся подведённая энергия превращается в новое разрушение частиц. По мере усиления режима температура продукта и оборудования может расти.

Для чувствительных материалов нагрев способен повышать липкость, ухудшать сыпучесть и усиливать налипание. Влага тоже может заметно увеличить сцепление, например за счёт жидкостных мостиков между частицами.

Поэтому допустимую температуру и состояние сырья лучше фиксировать как отдельные параметры испытания, а не считать их второстепенными деталями.

Два опыта с одинаковыми оборотами и временем могут дать разные результаты, если исходная влажность, температура материала или скорость отвода готовой фракции различались.

Внутри мельницы ограничены рабочий объём и число эффективных контактов. Если значительная часть пространства уже заполнена готовым тонким продуктом, часть воздействия продолжает приходиться на него, а не только на крупные частицы, которые ещё требуется разрушить.

Мелкая фракция участвует во внутреннем потоке, может находиться между мелющими телами и крупными частицами, увеличивает нагрузку на транспорт и классификацию и способствует росту температуры.

Поэтому своевременный вывод готовой мелочи полезен дважды: он уменьшает риск её агломерации и позволяет сосредоточить дальнейшее измельчение на материале, которому оно действительно необходимо.

Пока разрушение крупных частиц явно преобладает, увеличение интенсивности или продолжительности помола может давать хороший эффект. Но по мере перехода в тонкий диапазон баланс меняется.

Часть энергии всё больше уходит в нагрев, трение, движение материала, повторное воздействие на уже готовую мелочь и разрушение агломератов, которые затем способны сформироваться снова.

Внешне это выглядит парадоксально: оборудование работает тяжелее, температура растёт, а D90 или D98 улучшаются всё медленнее. Простое повышение мощности в такой ситуации не решает причину.

Нужно проверить не только интенсивность помола, но и то, насколько быстро готовая фракция отделяется и покидает контур.

В сухом непрерывном процессе воздушный классификатор помогает выводить в продукт преимущественно уже достаточно мелкую фракцию и возвращать более крупную на доизмельчение.

Реальное разделение не является идеально резким: часть мелких частиц попадает в возврат, а часть более крупных может попасть в готовый продукт. На результат влияют не только размер, но и форма, плотность и агломерация частиц.

За счёт своевременного вывода мелкой фракции уменьшается её повторная обработка. Рабочий режим классификатора оценивают по крупному хвосту готового продукта, составу возврата и кривой разделения при согласованных расходе воздуха, скорости ротора и загрузке.

В сухом тонком помоле первая задача — как можно раньше выводить уже готовую мелкую фракцию и не гонять её по кругу. Но при очень высокой тонкости этого иногда недостаточно: свежие поверхности частиц всё равно активно взаимодействуют и снова собираются в агломераты.

Название добавки должно соответствовать её функции. В сухом процессе обычно говорят об интенсификаторе помола — grinding aid; в жидкой системе — о диспергаторе или стабилизаторе. ПАВ — это класс веществ, а не гарантия нужного технологического эффекта. Тип и дозировку добавки определяют сравнительными испытаниями.

В цементной промышленности применяют, например, составы на основе алканоламинов, гликолей и других полярных компонентов. Они могут влиять на межчастичное сцепление, налипание и повторную агломерацию, но эффект зависит от состава и дозировки. При глубоком помоле такой вариант имеет смысл проверять экспериментально на конкретном цементе. Значение Блейна рассматривают вместе с гранулометрией: оно не задаёт универсальный предел глубокого помола или начала агломерации.

Есть и обратная ситуация: в пищевых, фармацевтических, высокочистых, реакционно-чувствительных или строго рецептурных продуктах посторонняя добавка может быть недопустима. В цементе интенсификатор также способен влиять на гидратацию, сроки схватывания и прочность. Поэтому последовательность простая: сначала оптимизируем вывод готовой фракции; если агломерация остаётся ограничением и химия продукта позволяет — проводим серию опытов с добавкой и проверяем не только гранулометрию, но и свойства конечного продукта.

Проблема становится понятнее, если одновременно смотреть на гранулометрию и реальное поведение материала. Одна цифра D50 не объясняет, почему режим перестал улучшаться.

Полезно сравнивать последовательные пробы при одинаковой подготовке и отмечать момент, когда дополнительное воздействие почти не уменьшает крупность, но другие признаки нестабильности усиливаются.

Особенно важно фиксировать, какая доля материала уже соответствует требованию и насколько быстро эта готовая фракция реально покидает контур:

• рост температуры продукта или корпуса при неизменном режиме
• налипание порошка на камеру, мелющие тела, патрубки или фильтрующие поверхности
• образование комков после выгрузки или кратковременного хранения
• ухудшение сыпучести, дозирования или пневмотранспорта
• изменение гранулометрии при другой согласованной подготовке пробы

Практический предел зависит не только от типа мельницы. На него влияют состав материала, влажность, температура, мелющая среда, способ вывода готового продукта, классификация и метод измерения.

Одинаковое оборудование с двумя разными материалами может выйти на совершенно разные рабочие диапазоны. Поэтому фраза «эта мельница делает до 5 мкм» без условий опыта мало говорит о новой задаче.

Кроме того, средний размер и крупный хвост могут изменяться по-разному. D50 способен уменьшаться, пока D98 почти не меняется, особенно если часть тонкого материала образует агломераты.

Корректнее искать рабочую область процесса: требуемая гранулометрия, приемлемый нагрев, устойчивый вывод готовой фракции, разумный возврат и воспроизводимый выпуск продукта.

Чтобы понять ограничение процесса, полезно собирать данные не только о конечной крупности. Нужно видеть, что происходит с температурой, поведением порошка и долей материала, которая уже стала готовой.

Особенно важно сопоставлять качество продукта с тем, насколько быстро готовая фракция выводится и сколько материала продолжает циркулировать внутри системы.

На лабораторной установке проще быстро выгрузить небольшую пробу, отвести тепло и изменить режим. В промышленной линии материал движется непрерывно, а внутренние потоки и время пребывания становятся значительно важнее.

Меняются масса загрузки, тепловыделение, транспорт, работа фильтров, возврат классификатора и скорость, с которой готовый продукт реально покидает систему.

Поэтому хороший лабораторный образец ещё не доказывает, что на крупном масштабе та же мелкая фракция будет так же быстро выводиться и не начнёт накапливаться или агломерировать.

При масштабировании нужно сохранять не только интенсивность измельчения, но и логику разделения потоков: готовое выводим, крупное возвращаем, внутреннюю циркуляцию удерживаем в устойчивых пределах.

Хороший режим — это не обязательно максимум мощности, оборотов или времени. Важнее, чтобы система стабильно создавала требуемую мелкую фракцию и своевременно выводила её в готовый продукт.

После отделения мелочи мельница и классификационный контур продолжают работать преимущественно с более крупным материалом, которому дополнительное воздействие действительно необходимо.

Так уменьшается лишняя обработка готового продукта, снижаются нагрев и вероятность агломерации, а полезная энергия процесса в большей степени направляется на доизмельчение крупной фракции.

Поэтому практический принцип можно сформулировать просто: измельчили — как можно раньше отделили готовую мелочь — вывели её в продукт — на помол вернули только то, что ещё недостаточно измельчено.
